دوره الاكترونيات من الاف الي الياء الجزء الثانى

كيف تستطيع تحديد قيمه المقاومات؟
يوضع ألوان مختلفة على جسم المقاومة بنظام خاص , وبواسطة هذه الألوان يمكننا معرفة قيمة المقاومة
يوضع خطوط دائرية على الجسم وهذه الخطوط ذات ألوان تدل قيمتها
ولكل لون رقم يقابله

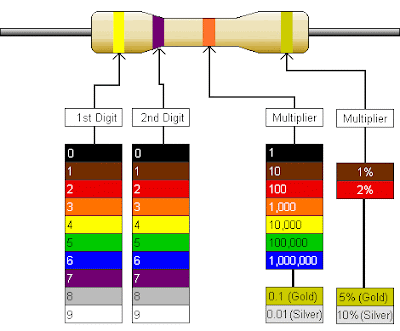

ويستعمل هذا الجدول فى تحديد قيمة اللون باالارقام
اسود 0
بني 1
أحمر 2
برتقالي 3
أصفر 4
أخضر 5
أزرق 6
بنفسجي 7
رمادي 8
أبيض 9
************
نسبة السماح :
ذهبي 5%
فضي 10%
بلا لون 20%

ويجب ملاحظة إن الخطوط الدائرية الملونة تكون بجانب بعضها البعض على احد جانبى جسم المقاومة
مثال هذه المقاومة

فالخط الأول من جهة اليسار نضع بدله رقم من جدول الألوان . (ضع رقم 1) = البنى فى الجدول = 1
كذلك بالنسبة للخط الثانى الذى يليه نضع بدله رقم من الجدول . (ضع رقم 0) = الاسود فى الجدول = 0
أما الخط الثالث فنضع بدلا منه عددا من الاصفار تبعا إلى لونه من جدول الألوان . (ضع بعدده اصفار 00) = الاحمر = 2
فيكون قيمة المقاومة واحد كيلو أوم
1k ohm
التسامح (الدقة) 10%
الخط الأول يعطي الرقم الأول .
الخط الثانى يعطي الرقم الثاني .
الخط الثالث إلي عدد الاصفار .
الخط الرابع يستخدم لتبيين التسامح (الدقه) .

مثال 1

لون الخط الأول من اليسار = احمر الرقم المقابل له 2 من الجدول
الخط الثانى لونه اخضر = الرقم المقابل له 5 من الجدول
الخط الثالث لونه احمر = فإننا لا نضع رقم 2 بل نضع صفرين فتصبح القيمة
الخط الرابع لونه ذهبى = فهذا يدل على نسبة الخطأ اى 5%
فتصبح قيمة المقاومة
2500 اوم ( 2.5 ) كيلو اوم
أما إذا كان اللون الثالث = بنى نضع صفر واحد فتكون القيمة 250 اوم
أما إذا كان اللون الثالث = برتقالى لكان الرقم المقابل له ثلاثة أصفار وصارت القيمة 25000


مثال 2

مقاومة - من أربع خطوط ( ألوان )
الخط الأول = بنى
الخط الثانى = اسود
الخط الثالث = برتقالى
الخط الرابع = ذهبى
الأول =1
الثانى = 0
الثالث = 3 نضع بدلا منه ثلاث أصفار 000
الرابع = 5%
يكون قيمة المقاومة هى 10000 اوم اى 10 كيلو اوم نسبة السماح ( الخطأ ) 5%

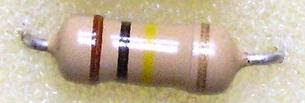

مثال 3

الخط الأول : بنى
الخط الثانى : اسود
الخط الثالث : اصفر
الخط الرابع : ذهبى
يكون قيمة المقاومة كتالى
الأول = 1
الثانى = 0
الثالث = 4
الرابع = 5%
إذا قيمة المقاومة 100000اوم ( اى 100 كيلو اوم ) 5% نسبة الخطأ فى المقاومة
------------

نسبة الخطأ فى المقاومة

تصنع المقاومة من عجينة مكونة من مواد عازلة وأخرى موصلة والمقاومة الكربونية رخيصة الثمن ولهذا السبب يكون هناك بعض الخطأ فى تقدير قيمة المقاومة المذكورة على جسمها ( بالكتابة أو بالألوان )
وهذا الخطأ ناتج عن عدم الدقة الكبيرة فى صنع المقاومات الكربونية , وعدم الدقة فى ضبط نسبة المواد العازلة إلى المواد الموصلة أثناء خلطها معا وعمل عجينة المقاومة .
ولو بذلت المصانع عناية كبيرة أثناء صناعة المقاومات لكى تكون مضبوطة 100% لأصبح ثمنها عاليا بدون فائدة تذكر ما دام الخطأ الموجود مسموح به عمليا ولا يؤثر كثيرا فى عمل الأجهزة اللاسلكية فى كثير من الدوائر .
ولكن مع هذا فان المصانع تعطينا فكرة عن قيمة الخطأ الموجود بالمقاومة ونسبته إلى قيمة المقاومة نفسها
وللدلالة على هذا الخطأ يوضع على جسم المقاومة الكربونية لون فضى ( الخط الرابع ) ومعناه أن نسبة الخطأ المحتمل وجوده فى قيمة المقاومة 10% زياده أو نقصانا عن القيمة المكتوبة على المقاومة أو يوضع لون ذهبى فتكون نسبة الخطأ 5% فقط

مثال

مقاومة كربونية ذات أربع خطوط
الخط الأول ( من جهة اليسار ) بنى
والثانى = احمر
والثالث = أخصر
والرابع = ازرق
فان هذه المقاومة تكون قيمتها هى
الخط الأول = 1
الثانى = 2
الثالث = 00000 ( اللون الأخضر فى جدول الألوان يقابله الرقم 5 )
الرابع = 6
فتكون القيمة = 1200000 اوم ( مليون ومائتى ألف اوم ) اى ( 1.2 ميجا اوم ) ويجد نسبة خطأ فى هذه المقاومة مقداره 6%
ولو كان الخط الرابع احمر لكانت نسبة الخطأ 2% أو برتقالى فتكون 3% وهذا قليل الوجود فى صناعة المقاومة الكربونية
ذهبى 5% فضى 10% وهكذا باقى الألوان تبعا للجدول السابق
حمل برنامج قرائه المقاومه
طريقة قراءة المقاومة بالأرقام العادية
فى هذه الحالة تكون القراءة عادية وبطريقة مباشرة لا تحتاج إلى إيضاح
فمثلا
مقاومة مكتوب عليها
10
تعنى 10 اوم
مقاومة مكتوب عليها 10k
تعنى 10 كيلو اوم
مقاومة مكتوب عليها
10m
تعنى 10 ميجا اوم
وهناك بعض الرموز ونظام الكتابة يجب توضيحه
بان يكتب مثلا
47R
وحرف أل R هنا معناه أوم
اى أنها 47 اوم
أيضا يكتب47Ωk
وهنا يحدث اللبس فهذه المقاومة قيمتها 47 أوم وليس 47 كيلو أوم
فحرف k الذى يلى Ω
ليس معناه كيلو أوم ولكنها تشير إلى نسبة تفاوت المهم أنها تختلف تماما عن إذا ما كتبت
47kΩ
فالأخيرة هذه هى 47 كيلو أوم

1000Ohms = 1 K Ohm 1 K Ω
1000000Ohms = 1 M Ohm 1 M Ω
أنواع المقاومات
وتختلف نوعيتها على حسب كيفية صنعها والمواد المركبة منها وأهم أنواع المقاومات هي:
1- المقاومة الثابتة
2- المقاومة المتغيرة
3- المقاومة الضوئية
4- المقاومة الحرارية
أولا
المقاومة المتغيرة
مقاومة يمكن تغيير قيمتها حيث تتراوح قيمتها بين الصفر وأقصى قيمة لها فمثلا عندما تقول أن قيمة المقاومة
10KΩ
يعني أن قيمة المقاومة تتراوح بين الصفر أوم تزداد بالتدريج يدويا حتى تصل قيمتها العظمى
10KΩ (0-10KΩ)
ويمكن تثبيتها على قيمة معينة.
فان لها ثلاثة إطراف ( ثلاثة أسلاك توصيل ) ويمكن التحكم فى قيمتها طبعا لأردتنا فى حدود قيمتها العظمى
ثلاثة إطراف توصيل طرف أول المقاومة وطرف أخر المقاومة وطرف ثالث متصل بريشة معدنية تتحرك منزلقة على سطح المادة المكونة منها المقاومة
والمقاومة المتغيرة لها يد نحركها لليمين أو لليسار فيتحرك معها الطرف الأوسط المتصل بالريشة المعدنية المنزلقة ويتغير موضعها على سطح مادة المقاومة
ولها جسم معدنى
وقطعة من الفيبر العازل مثبت على سطحها الداخلى مادة المقاومة
المقاومة الحرارية
المقاومة الحرارية الموجبة (PTC) تزداد قيمتها الأومية عند أرتفع درجة الحرارة
صورة المقاومة

( ptc )

الا ان قيمة هذه المقاومة وهى باردة تكون آحاد أو عشرات الأوم ولكن بفعل الحرارة تصبح عشرات ميجا أوم اى مفتوحة تقريبا ولها استخدام واحد خاص فى دائرة احباط المغنطة degaussing فى التليفزيون الملون
---------------------------------------------------
المقاومة الحرارية الموجبة (NTC) تنقص قيمتها الأومية عند أرتفع درجة الحرارة
وكانت تستخدم قديما فى دائرة الفتيلة فى التوصيل على التوالى ولكن لا تستخدم بكثرة فى اجهزة التليفزيون الترانزستور ولا توجد لها امثلة ذات قيمة الا فى مكان وجودها فى بعض ملفات الانحراف الرأسى وهى متصلة على التوالى مع ملفى الانحراف الرأسى
صورة المقاومة

( ntc )

المقاومة الثابتة
تتميز هذه المقاومات بثبات قيمتها وتختلف في استخدامها على حسب قدرتها في تمرير التيار الكهربائي فهناك مقاومات ذات أحجام كبيرة تستخدم في التيارات الكبيره وأخرى صغيرة للتيارات الصغيرة.
صورة للمقاومة الثابتة
طرق توصيل المقاومة فى الدائرة :
توصل المقاومة فى الدائرة بنظامين : توصيل على التوالى وتوصيل على التوازى
التوصيل على التوالى :
التوصيل على التوالى لمقاومتين او اكثر :

دائرة التوالي:

توصل المقاومات على التوالي أي أن المقاومة تلي المقاومة التالية حتى يوصل طرفيها لمصدر الجهد بمعنى أن التيار يمر باتجاه واحد.

وتكون قيمة المقاومة الكليه هي مجموع قيم المقاومات

المقاومة = قيمة المقاومة الاولى + المقاومة الثانية + ......

R_T = 2.5 + 1 + 3

R_T = 6.5 k

م = م1 + م2 + م3
r =r1 + r2 + r3
نفترض اننا فى دائرة ما نريد وضع مقاومة =
4KΩ
وغير متاح معنا غير مقومتان قيمة الواحدة منهم
2KΩ
يتم توصيل المقاومتان على التوالى للحصول على القيمة الكلية للمقاومتان
4KΩ
= R = R1 + R2
2K + 2K = 4KΩ

Engineer Mustafa Anwar
